在現代建筑的暖通空調系統以及工業自動化控制領域，電動二通閥發揮著關鍵作用，而施耐德作為行業知名品牌，其生產的電動二通閥以卓越的性能和可靠性備受青睞。了解施耐德電動二通閥的工作原理以及正確的安裝方法，對于確保系統高效穩定運行至關重要。
一、工作原理剖析

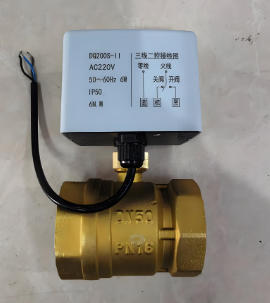

施耐德電動二通閥主要由閥體、閥芯、電動執行器等部分組成。其工作原理基于電動執行器接收外部控制信號，進而驅動閥芯在閥體內運動，實現閥門的開啟與關閉，以此控制管道內流體的通斷和流量大小。
從控制信號角度來看，電動執行器能夠接收多種類型的控制信號，常見的有電壓信號（如 0-10V）、電流信號（如4-20mA）以及脈沖信號等。當溫控器、控制器等設備發出控制信號后，電動執行器內部的電路系統會對信號進行識別和處理。例如，當接收到來自溫控器的溫度偏差信號為4-20mA 電流信號時，若室內溫度高于設定溫度，溫控器會輸出一個相對較大的電流值，電動執行器接收到該信號后，會驅動電機運轉。
電動執行器中的電機通常為可逆同步電機或步進電機。以可逆同步電機為例，電機在接收到驅動信號后開始旋轉，通過齒輪傳動機構將電機的旋轉運動轉化為閥芯的直線運動。當電機正轉時，閥芯逐漸從閥座上提起，閥門開啟，管道內的流體（如冷水、熱水、蒸汽等）開始流通；當電機反轉時，閥芯在彈簧力或自身重力作用下逐漸回落至閥座，閥門關閉，阻斷流體流通。而且，在一些高端型號的施耐德電動二通閥中，電動執行器還帶有磁滯離合機構。當電機運轉到設定位置后，磁滯離合機構會發揮作用，使電機與傳動機構分離，此時即使電機仍有電流通過，也不會繼續帶動閥芯運動，從而避免了電機因過度運轉而損壞，同時確保閥門能夠穩定地保持在當前開度位置。
二、安裝流程詳解
安裝前準備
檢查閥門與配件完整性：在安裝施耐德電動二通閥之前，需要仔細檢查閥門本體以及附帶的配件是否齊全，包括閥體、閥芯、電動執行器、連接螺栓、密封墊等。同時，檢查閥門外觀是否有損壞、變形等情況，確保閥門在運輸過程中未受到損傷。例如，查看閥體表面是否有裂紋，電動執行器外殼是否有破損等。
清潔管道：確保安裝閥門的管道內部清潔無雜物至關重要。管道內的焊渣、鐵銹、泥沙等雜質可能會在閥門開啟和關閉過程中進入閥腔，磨損閥芯和閥座，影響閥門的密封性能和使用壽命�？梢圆捎脡嚎s空氣吹掃、化學清洗等方法對管道進行清潔。例如，使用高壓空氣槍對管道內部進行吹掃，將雜質吹出管道。
核對型號與參數：根據實際的工程設計要求，仔細核對所選用的施耐德電動二通閥的型號、規格以及各項技術參數是否正確。例如，確認閥門的公稱通徑是否與管道管徑匹配，閥門的額定壓力是否滿足系統工作壓力要求，電動執行器的控制信號類型是否與控制系統兼容等。
閥門安裝
確定安裝位置：選擇合適的安裝位置對于電動二通閥的正常運行十分關鍵。一般來說，應將閥門安裝在便于操作、維護和檢修的地方，同時要避免安裝在振動較大、高溫、潮濕或有腐蝕性氣體的環境中。在暖通空調系統中，常將電動二通閥安裝在風機盤管的進水管或回水管上。安裝時要確保閥門的安裝位置符合流體流向要求，閥體上通常標有流體流向箭頭，安裝時應使箭頭方向與管道內流體的實際流向一致。
連接方式操作：施耐德電動二通閥常見的連接方式有螺紋連接和法蘭連接。對于螺紋連接，在連接前需要在螺紋處纏繞適量的密封帶（如聚四氟乙烯生料帶），以確保連接的密封性。將閥門的螺紋端與管道的螺紋接口對準，然后用扳手按照規定的扭矩擰緊，注意不要過度用力，以免損壞螺紋。對于法蘭連接，先將閥門的法蘭與管道的法蘭對齊，插入連接螺栓，并在螺栓兩端套上墊圈。然后，按照對角交叉的方式逐步擰緊螺栓，使法蘭連接緊密且受力均勻。在擰緊過程中，要使用合適的扭矩扳手，確保螺栓的擰緊力矩符合相關標準要求。
電動執行器安裝與接線
執行器安裝：在閥體安裝完成后，進行電動執行器的安裝。將電動執行器與閥體按照規定的安裝方式進行連接，通常是通過特定的連接接口或法蘭進行固定。在連接過程中，要注意對準安裝孔位，確保執行器安裝牢固。同時，檢查執行器的安裝方向是否正確，使其操作指示方向與實際需求一致。
接線操作：根據電動執行器的電氣接線圖，進行正確的接線。首先，切斷電源，確保接線過程安全。將控制電纜的導線按照接線圖的標識，分別連接到電動執行器的相應接線端子上。例如，將電源相線連接到電源輸入端子，零線連接到零線端子，控制信號的正負極分別連接到對應的信號輸入端子。接線完成后，仔細檢查接線是否牢固，有無松動、短路等情況�？梢允褂萌f用表對線路進行導通測試和絕緣電阻測試，確保接線正確無誤。然后，將接線盒蓋好，做好防護措施，防止灰塵、水汽等進入接線盒影響電氣性能。
調試與檢查
通電測試：在完成閥門和電動執行器的安裝以及接線后，進行通電測試。接通電源，觀察電動執行器是否能夠正常工作，閥門是否能夠按照控制信號的要求準確地開啟和關閉�？梢酝ㄟ^手動操作控制器，發送不同的控制信號，檢查閥門的動作響應是否及時、準確。例如，先發送一個開啟信號，觀察閥門是否能夠順利開啟到設定的開度位置，然后發送關閉信號，檢查閥門是否能夠完全關閉。
密封性檢查：在閥門開啟和關閉狀態下，分別檢查閥門與管道連接處、閥蓋與閥體連接處等部位的密封性。可以采用壓力測試的方法，向管道內充入一定壓力的流體（如空氣或水），觀察密封部位是否有泄漏現象。如在充水測試時，仔細查看連接處是否有水滴滲出，若發現有泄漏，應及時查找原因并進行處理，可能是密封墊損壞、連接螺栓松動等原因?qū)е�，針對具體問題進行更換密封墊或緊固螺栓等操作。
